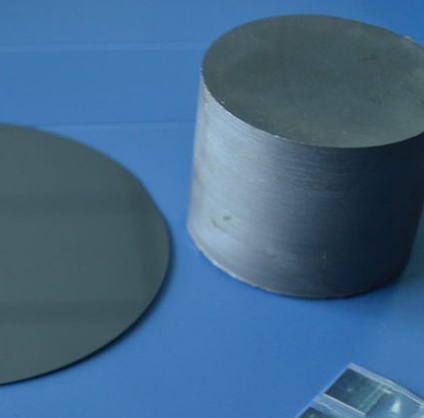

晶体材料是内部原子呈周期性、有序排列的固体材料，具有长程有序结构。其原子排列形成周期性点阵，赋予材料独特的物理化学性质，如各向异性、固定熔点等。复达集团可提供相关检测服务，提供CMA/CNAS检测报告，工程师一对一咨询。

晶体材料检测范围

覆盖半导体晶体（硅、锗）、激光晶体（Nd:YAG、蓝宝石）、光学晶体（氟化钙、石英）、压电晶体（石英、铌酸锂）、闪烁晶体（CsI、BGO）、超硬晶体（金刚石、立方氮化硼）等。应用领域包括电子器件、高功率激光器、光刻镜头、核科学探测等。

晶体材料检测项目

结构特性：晶格参数（晶胞常数a、b、c）、晶体取向（晶轴偏角）、晶面间距（d值）。

成分分析：主量元素及杂质含量（如Si单晶中Fe含量≤10ppm）、掺杂均匀性（偏差±0.02wt%）。

光学性能：透射率（可见光波段≥95%）、折射率均匀性（梯度≤2×10??/cm）、激光损伤阈值（≥15J/cm?@1064nm）。

热学性能：热膨胀系数（α值范围1-15×10??/K）、热导率（≥100W/m·K）。

电学性能：电阻率（ρ值范围0.1-100Ω·cm）、载流子浓度（偏差±0.5%）。

缺陷表征：位错密度（≤10?/cm?）、孔隙率（孔隙尺寸≤1μm）、晶界缺陷（晶界能偏差±1%）。

晶体材料检测标准

国ji标准：ASTM E112-13（晶粒度测定）、ISO 10110-5（光学元件气泡与杂质评级）、ISO 17025（测试实验室能力通用要求）。

国家标准：GB/T 12962-2015（硅单晶检测）、GB/T 11297系列（光学晶体检测）。

行业标准：针对特定晶体类型，如半导体行业采用SEMI标准，光学行业遵循ISO 8980-3等。

检测周期

到样后7-10个工作日（可加急），会根据样品及其检测项目/方法有所变动，具体需咨询工程师。

检测流程

1、沟通需求：了解待检测项目，确定检测范围；

2、报价：根据检测项目及检测需求进行报价；

3、签约：签订合同及保密协议，开始检测；

4、完成检测：检测周期会根据样品及其检测项目/方法会有所变动，具体可咨询检测顾问；

5、出具检测报告，进行后期服务；
